Giới thiệu van bi nhựa rắc co mặt bích :
Van bi nhựa rắc co mặt bích là loại van được cấu tạo 100% từ nhựa UPVC …, nhập khẩu trực tiếp từ Trung Quốc
Van bi ( Ball valve ) là loại van đóng ngắt dòng chảy. Van bi có thể dùng điều tiết dòng chảy thông qua góc mở. Van bi có đa dạng về mẫu mã, chất lượng, xuất xứ, chất lượng và cách thức hoạt động như van bi tay gạt, van bi điều khiển khí nén, van bi điều khiển bằng điện. Cấu tạo của van bi khá đơn giản với một bộ phận bi rỗng có lỗ được kết nối với bộ phận điều khiển. Phần điều khiển của van có thể là tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén
Mô tả sản phẩm :

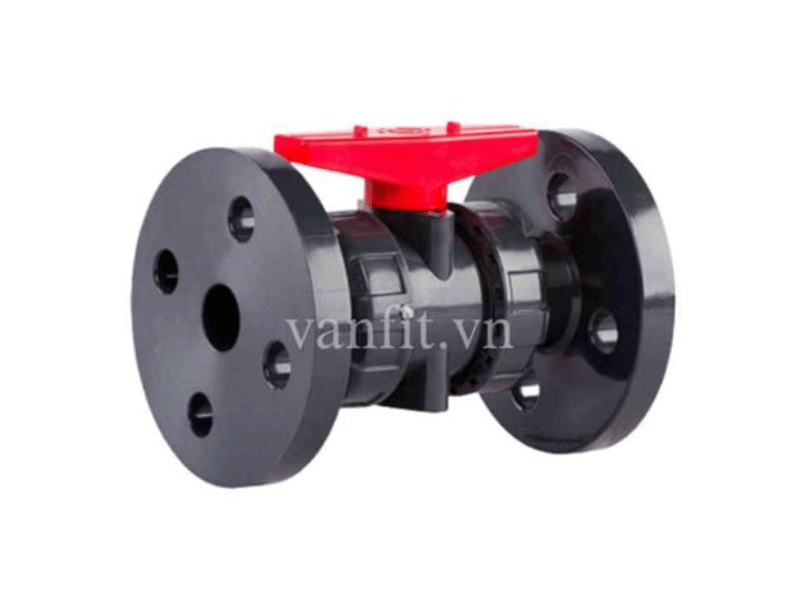

- Van BI Nhựa Rắc Co Mặt Bích
- Model : SH22
- Chất liệu : UPVC, CPVC
- Kích cỡ : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
- Kiểu kết nối : mặt bích
- Tiếu chuẩn mặt bích : ANSI, DIN, JIS, CNS
- Áp lực làm việc : 150PSI
- Môi trường làm việc :UPVC (0-45℃), CPVC (0-95℃)
Bản vẽ và thông số kỹ thuật
| Item | Parts | Material | PCS |
| 3/4/8/9 | ORING | EPDM / VITON | 7 |
| 1 | UNION END | UPVC/CPVC | 2 |
| 2 | UNION NUT | UPVC/CPVC | 2 |
| 5 | CAP | ABS | 1 |
| 6 | STEM | UPVC/CPVC | 1 |
| 7 | HANDLE | ABS | 1 |
| 10 | SEAL CARRIER | UPVC/CPVC | 1 |
| 11 | SEAT | PTPE | 2 |
| 12 | BALL | UPVC/CPVC | 1 |
| 13 | BODY | UPVC/CPVC | 1 |
| 14 | FLANGE BUCKLE | UPVC/CPVC | 2 |
| SIZE | A | B | L | H | P | E | S1 |
| 15(1/2″) | 85.3 | 54.2 | 106.0 | 49.8 | 21.8 | 31.2 | 5.2 |
| 20(3/4″) | 89.8 | 63.1 | 115.0 | 55.0 | 23.7 | 33.2 | 5.0 |
| 25(1″) | 105.8 | 73.7 | 126.5 | 64.4 | 25.5 | 40.3 | 5.3 |
| 32(1-1/4″) | 116.0 | 84.5 | 142.7 | 75.2 | 29.3 | 52.0 | 6.8 |
| 40(1-1/2″) | 128.0 | 97.7 | 156.5 | 88.3 | 32.6 | 52.0 | 7.2 |
| 50(2″) | 139.6 | 117.5 | 172.0 | 104.3 | 35.7 | 71.0 | 7.2 |
| 65(2-1/2″) | 205 | 149.5 | 240 | 146.0 | 45.7 | 84.5 | 8.0 |
| 80(3″) | 205 | 168.6 | 266 | 152.3 | 49.7 | 84.2 | 8.6 |
| 100(4″) | 248 | 210.0 | 316 | 181.0 | 59.5 | 120.7 | 10.0 |
Tiêu chuẩn mặt bích :
.jpg)
| SIZE | D | C | n-Øе | ||||
| ANSI | DIN | JIS | ANSI | DIN | JIS | ||
| 15(1/2″) | 94.5 | 60.3 | 65.0 | 70.0 | 16-4 | 14-4 | 15-4 |
| 20(3/4″) | 98.4 | 70.0 | 75.0 | 75.0 | 16-4 | 14-4 | 15-4 |
| 25(1″) | 124 | 79.4 | 85.0 | 90.0 | 16-4 | 14-4 | 19-4 |
| 32(1-1/4″) | 134 | 88.9 | 100.0 | 100.0 | 16-4 | 18-4 | 19-4 |
| 40(1-1/2″) | 139.6 | 98.4 | 110.0 | 105.0 | 16-4 | 18-4 | 19-4 |
| 50(2″) | 155 | 120.7 | 125.0 | 120.0 | 19-4 | 18-4 | 19-4 |
| 65(2-1/2″) | 174 | 139.5 | 145.0 | 140.0 | 19-4 | 18-4 | 19-4 |
| 80(3″) | 189 | 152.4 | 160.0 | 150.0 | 19-4 | 18-8 | 19-8 |
| 100(4″) | 214 | 190.5 | 180.0 | 175.0 | 19-8 | 18-8 | 19-8 |
.jpg)
